闭端端子
胶壳：尼龙66工程塑料 ，UL 94V-2阻燃等级，
绝缘佳不易老化
特点：共有8种型号，适用于包含22号到10号
(AWG)电线之各种线经组合
工具：气动工具 Mmuromoto Tekko MR-30A
或 Izumi AC-5ND手动工具 Lobster
AK-25 及 AK-28 或 Izumi #75A
认证：通过UL、CSA、CQC及ROHS认证，并符合CE指令要求
用途：使用于各种电器产品、灯饰及家庭配线等接线器材,
耐用且绝缘性能好
耐高温闭端端子(150℃/750℃)
胶壳：尼龙66工程塑料 ，UL 94V-0阻燃等级，耐高温绝缘佳
特点：通过CQC强制要求灼热丝750度认证，共有8种型号，适用于包
含22号到10号(AWG)电线之各种线径组合
工具：气动工具 Mmuromoto Tekko MR-30A 或 Izumi
AC-5ND手动工具 Lobster AK-25 或 Izumi #7A
认证：通过UL ，CSA及CQC认证 CQC证书号：13003090762
用途：使用于各种电器产品、灯饰及家庭配线等接线器材，
耐高温切绝缘性能好
型号 Model | A (mm) | B (mm) | C (mm) |
| CE1 | 2.60 | 7.80 | 18.00 |
| CE2 | 3.10 | 9.50 | 19.70 |
| CE5 | 4.40 | 12.50 | 25.50 |
| CE8 | 5.30 | 14.30 | 27.70 |
铜管 Brass | 铝管 Tubes | 适用电线 Wire Range | 额定电气规格 Electrical Ratings | 安规认证 Approval | 包装单位 Packing | ||
| CE1 | CE1X | #22-#18 AWG | 电压：300 Volt Max. 温度：150℃/750℃ |  |  |  | 1,000Pcs/Bag 30,000Pcs/Ctn |
| CE2 | CE2X | #22-#14 AWG | 电压：300 Volt Max. 温度：150℃/750℃ | | | | 1,000Pcs/Bag 20,000Pcs/Ctn |
| CE5 | CE5X | #22-#10 AWG | 电压：300 Volt Max. 温度：150℃/750℃ | | | | 1,000Pcs/Bag 10,000Pcs/Ctn |
| CE8 | CE8X | #16-#10 AWG | 电压：300/600 Volt Max. 温度：150℃/750℃ | | | | 500Pcs/Bag 6000Pcs/Ctn |
不易老化
弹簧：高级钢材，坚韧牢靠
特点：共有五种型号，特殊颜色可以定做，适用于包含22号到
10号 (AWG)电线之各种线径组合
认证：通过UL、CSA、CQC及ROHS认证
用途：适用于各种电器产品、家庭配线等接线器材，可重复使用，
安全可靠

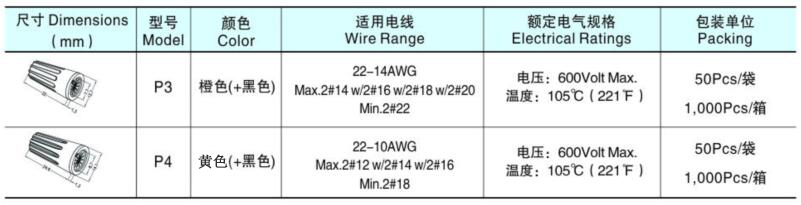

型 號 Model | 顏 色 | 適 用 電 線 | 額 定 電 氣 規 格 | 包裝單位 |
P1 | 橙 色 | #22 - #14 AWG | 電壓：300 Volt Max. | 1 , 000 Pcs/Bag |
P2 | 橙 色 | #22 - #14 AWG | 電壓：300 Volt Max. | 1 , 000 Pcs/Bag 10 , 000 Pcs/Ctn |
P3 | 橙 色 | #22 - #14 AWG | 電壓：600 Volt Max. | 500 Pcs/Bag |
P4 | 橙 色 | #22 - #10 AWG | 電壓：600 Volt Max. | 500 Pcs/Bag |
P6 | 紅 色 | #22 - #10 AWG | 電壓：600 Volt Max. | 500 Pcs/Bag |
胶壳：热可塑性工程塑料 ，UL 94V-0阻燃等级，绝缘佳不易老化
弹簧：高级钢材,坚韧牢靠
特点：共有三种型号，特殊颜色可以定做，适用于包含22号到10号
(AWG)电线之各种线径组合
认证：通过UL、CSA、CQC及ROHS认证
用途：适用于各种电器产品、家庭配线等接线器材，可重复使用，安全可靠
| 型号Model | A(mm) | B(mm) | C(mm) |
| P4(H) | 11.00 | 13.80 | 23.60 |
型 号 Model | 颜色 | 通用电线 | 额定电气规格 | 包装单位 |
P4 ( H ) | 橙 色 | #22 - #10 AWG | 电压：600 Volt Max. | 500 Pcs/Bag |
双翼旋转端子
5种颜色标示各种型号。适用线径组合从22至16AWG大型的双翼外壳具有沟纹设计可增加抓力、并让施工
更省力。内含方型截面弹簧设计，可夹紧电线，不易松脱。不需要预先扭转电线，电线旋入即可夹紧。较
长的绝缘设计能预防感电，及减少电线折回造成短路的意外。耐用的绝缘外壳负荷UL94 V2耐热等级，适
合用温度至105°C（221°F）。符合UL listed 486C产品规范，并符合美国联邦W-S-610E规范。
材质：有UL认证的PP材料、弹簧
颜色：黄/褐/红/灰/蓝
温度：至105°C（221°F）
| Part on | Temp Rating | Voltage | Suitable Wire A.W.G | Dimaension | Color | Package (pcs/bag) | ||||
| A mm | B mm | C mm | D mm | E mm | ||||||
| W1 | 105°C(221°F) | 600v | 18-10 | 6.7 | 10.0 | 19.0 | 8.7 | 25.9 | Yellow | 500 |
| W2 | 105°C(221°F) | 600v | 22-8 | 7.8 | 11.2 | 18.95 | 8.55 | 29.9 | Tan | 500 |
| W3 | 105°C(221°F) | 600v | 18-8 | 9.4 | 13.3 | 22.9 | 9.2 | 31.9 | Red | 500 |
| W4 | 105°C(221°F) | 600v | 18-8 | 10.5 | 14.5 | 25.1 | 9.6 | 32.83 | Gray | 500 |
| W5 | 105°C(221°F) | 600v | 14-6 | 12.8 | 17.5 | 31.8 | 12.45 | 40.2 | Blue | 500 |
